Тестер для сетей видеонаблюдения с трассировкой кабельных линий и мультиметром
Многофункциональный тестер систем видеонаблюдения (LAN-TST-CCTV) предназначен для монтажа и обслуживания систем видео мониторинга. Прибор может использоваться для просмотра видео сигнала с камер наблюдения, управления камерой по трем координатам (PTZ), генерации изображений, захвата данных через интерфейс RS485, тестирования кабелей LAN.
Прибор прост в использовании и позволяет облегчить работу персонала по монтажу и обслуживанию систем видео мониторинга.
Возможности прибора:
- Поддержка более 20 протоколов управления камерой (PTZ).
- Измерение входного аудио сигнала, проверка сигнала с микрофона.
- Генерация видеосигнала. Генерация цветного тестового сигнала. Доступны форматы PAL / NTSC.
- Управление по интерфейсу RS485.
- Проверка кабеля. Проверка обрыва, короткого замыкания, карты разводки по интерфейсам RJ45 и BNC.
Технические характеристики передатчика головного устройства
| Дисплей | Жидкокристаллический |
| Размер дисплея | 60 х 45 мм |
| Максимальная длина кабеля при подключении к BNC | 620 м |
| Управл. тест и PTZ | Порт RS485 |
| Тестируемые кабели | Витая пара: UTP, STP, кат. 5е, 6 Коаксиальные кабели |
| Минимальное расстояние калибровки | 10м |
| Тип батареи | Перезаряжаемый литиевый аккум. 3000 мАч |
| Точность измерений | 98% |
| Материал корпуса | Пластик и резина |
| Рабочий диапазон температур/влажности | -10ºC ~ +70ºC / 30% ~ 90% |
| Размеры | 206 х 112 х 49 мм |
Технические характеристики беспроводного приемника
| Размеры (Ш*В*Г) | 218 х 46 х 29 мм |
Технические характеристики удаленного устройства
| Совместимые разъемы | RJ45, BNC |
| Размеры (Ш*В*Г) | 107 x 46 x 29 мм |

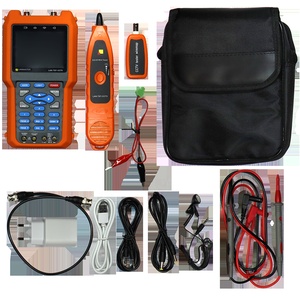

Комплект поставки
- Главный блок — 1шт

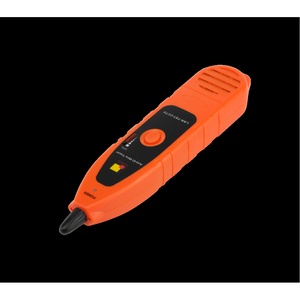

- Индуктивный щуп — 1шт

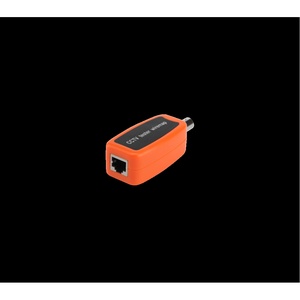

- Ответная часть — 1шт
- Наушники — 1шт
- Чехол для хранения — 1шт
- Ремешок для переноски — 1шт
- USB micro шнур — 1шт
- Зарядное устройство — 1шт
- Шнур питания камеры от тестера — 1шт
- Адаптер подключения к шине RS-485 — 1шт
- Адаптер подключения к аудиопорту — 1шт
- Шнур BNC(m)-BNC(m — 1шт
Внимание!
Корпус тестера LAN-TST-CCTV в 2022 году претерпел некоторые изменения во внешнем виде и в функционале.
На приборы старой версии продукции по-прежнему распространяется заводская гарантия от производителя согласно установленным правилам.
