Кабельный тестер с измерением длины, трассировкой кабельных линий и определением POE, с функцией рефлектометра
Прибор LAN-PRO-L/TPK-TDR предназначен для тестирования разводки кабельных линий. Позволяет определять длину кабеля, выявлять различные ошибки и отображать местоположение неисправности посредством интуитивного графического интерфейса(с использованием метода TDR–рефлектометрии с временным разрешением).
Прибор позволяет легко обнаруживать кабели, проводить трассировку с фильтром переменного тока и идентифицировать порты на сетевом коммутаторе с помощью функции проблесковой индикации.
Возможности прибора:
- выявление дефектов линии по методу импульсной рефлектометрии (TDR) для точного определения места повреждения в линиях связи
- прибор позволяет проводить Ping тест в локальной сети, в сети интернет
- определяет наличие «Power over Ethernet» (POE) и замеряет напряжение на жилах кабелей, подключенных к PoE портам
- автоматически определяет и присваивает IP адрес (DHCP клиент)
- проверка витой пары, телефонной проводки, коаксиального кабеля на наличие обрыва или короткого замыкания цепи

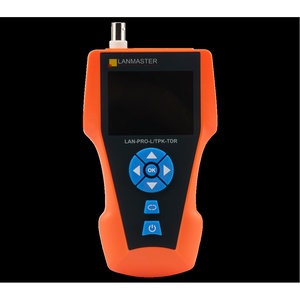

Технические характеристики передатчика головного устройства
| Дисплей | Жидкокристаллический |
| Размер дисплея | 60 х 45 мм |
| Диапазон измерения длины кабеля | 1 ~ 1500 м |
| Тестируемые кабели | Витая пара: UTP, STP, кат. 5е, 6, 6a, CAT7; Коаксиальные кабели Телефонные витопарные кабели Металлические провода, подсоединяемые с помощью зажимов "крокодил" |
| Минимальное расстояние калибровки | 20м |
| Тип батареи | 3,7В Li-Ion 1800мАч |
| Погрешность измерений | 2% (±0,5 м или ±1,5 фута) (при длине калибровочного кабеля > 50 м) |
| Материал корпуса | Пластик |
| Рабочий диапазон температур/влажности | -10ºC ~ +60ºC / 20% ~ 70% |
| Размеры | 173 х 92 х 35 мм |

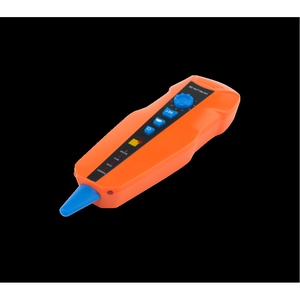

Технические характеристики беспроводного приемника
| Тип батареи | 3,7В Li-Ion 1800мАч |
| Размеры (Ш*В*Г) | 183 х 58 х 35 мм |

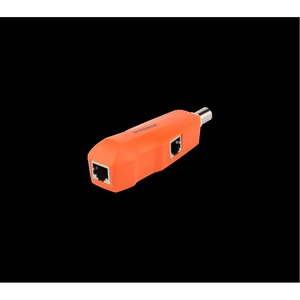

Технические характеристики удаленного устройства
| Совместимые разъемы | RJ11, RJ45, BNC |
| Размеры (Ш*В*Г) | 106 x 32 x 30 mm |

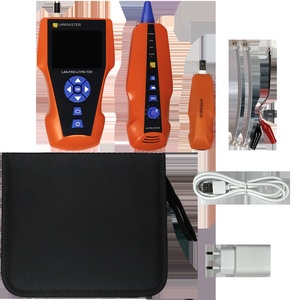

Комплект поставки
- Главный блок — 1шт
- Индуктивный щуп — 1шт
- Ответная часть — 1шт
- USB micro шнур — 1шт
- Зарядное устройство — 1шт
- Кабель RJ45 - RJ45 — 1шт
- Кабель RJ11 - RJ11 — 1шт
- Кабель RJ11 - крокодилы — 1шт
- Сумка-чехол на ремне — 1шт
- Карта памяти — 1шт
- Инструкция по эксплуатации — 1шт
